CAMICETTA CON COLLO A JABOT E MANICA A ZAMPA D'ELEFANTE LEZIONE 19

 CAMICETTA CON COLLO A JABOT E MANICA A ZAMPA D'ELEFANTE

CON MOLTA  ATTENZIONE FACCIAMO LA LETTURA DELLA CAMICETTA .

OSSERVIAMO LA CAMICETTA DA UNA LINEA MOLTO SEMPLICE MA CON COLLO E MANICA DI UNO STILE ELEGANTE E RAFFINATO REALIZZATA IN TESSUTI LEGGERI ESEMPIO IN SETA IN VISCOSA IN CHIFFON IN PIZZO.

NOTIAMO UNA LINEA SEMPLICE DA REALIZZARE CON SVILUPPO BASE DEL CORPETTO DAVANTI E DIETRO SENZA RIPRESA SENO.

GUARDIAMO CON ATTENZIONE IL GRAFICO E INSERIAMO LE VARIE LINEE DI LETTURA FIGURINO.

OSSERVIAMO CON ATTENZIONE IL COLLO NOTIAMO CHE HA UNA SCOLLATURA A V, DECIDERE LA LUNGHEZZA DELLA SCOLLATURA SULLA PERSONA.

E' ABBELLITO CON VOLANT CHE ARRIVA FINO ALL'ABBOTTONATURA DELLA CAMICETTA.

DECIDIAMO LA LUNGHEZZA DELLA CAMICETTA E LE ASOLE DA INSERIRE.

PASSIAMO ORA AD STUDIARE CON ATTENZIONE LA MANICA E' UNA MANICA CHE  DAL PUNTO GOMITO SI VA AD ALLARGARE A PIACERE E GUSTO PERSONALE E' LEGGERMENTE PIU' LUNGA NEL CENTRO MANICA.

GUARDARE GRAFICO MANICA APERTA

INIZIAMO AD REALIZZARE LA BASE DEL CORPETTO PRENDENDO LE MISURE SULLA PERSONA E SCEGLIENDO IL TESSUTO PER LA REALIZZAZIONE DELLA CAMICETTA.

MISURE:

CIRCONFERENZA SENO CM 98

CIRCONFERENZA VITA CM 76

CIRCONFERENZA BACINO CM 100

LUNGHEZZA VITA  DAVANTI E DIETRO CM 44

(LUNGHEZZA VITA UGUALE DAVANTI E DIETRO PERCHE' NON INSERIAMO LA RIPRESA SENO)

DISTANZA VITA-BACINO CM 20

LARGHEZZA SPALLE CM 40

SPALLA CM 12

LUNGHEZZA CAMICIA A PIACERE

DISEGNAMO UN RETTANGOLO CON LUNGHEZZA CAMICIA E META' LARGHEZZA BACINO IN BASE AL TESSUTO E ALLA COMODITA' LASCIARE VESTIBILITA'.

CIRCONFERENZA BACINO CM 100 : 2 = CM 50

N.B.

INSERISCO CM 2 DI  VESTIBILITA' CM 50+2 = CM 52

LUNGHEZZA CAMICIA PRESA DAL PUNTO SPALLA CM 70

TROVARE LA META DEL RETTANGOLO

CM 52: 2 = CM 26 (E1)

E1 = META DI  A - E (LINEA FIANCO)

GUARDARE GRAFICO

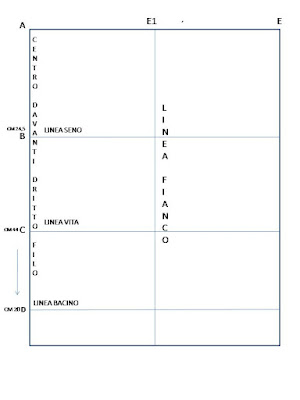

INSERIAMO LA LINEA DEL SENO

SCENDENDO DAL PUNTO A 1/4 CIRCONFERENZA SENO

CM 98 : 4 = CM 24,5 ( A -B)

GUARDARE GRAFICO

INSERIAMO LA LUNGHEZZA VITA PRESA SULLA PERSONA CM 44

DAL PUNTO A SCENDIAMO DI CM 44 TROVIAMO IL PUNTO C

INSERIAMO LA LINEA BACINO SCENDENDO DAL PUNTO C CM 20

GUARDARE GRAFICO

REALIZZIAMO IL GIRO COLLO E L'INCLINAZIONE SPALLA

GIRO COLLO:

DAL PUNTO A CI SPOSTIAMO DI 1/12 CIRCONFERENZA SENO

CM 98 : 12 = CM 8 (A - A1)

DAL PUNTO A SCENDIAMO DI 1/12 CIRCONFERENZA SENO  CM 8 (A-A2)

GUARDARE GRAFICO:

LARGHEZZA SPALLE

PRENDERE LA MISURA DELLE SPALLE E DIVIDERE PER DUE

ESEMPIO LARGHEZZA SPALLE CM 40 : 2 = CM 20 (A - A3)

LARGHEZZA SPALLA CM 12 (A1-A4)

DAL PUNTO A SPOSTARSI DI CM 20

INCLINAZIONE SPALLA

DAL PUNTO A3 SCENDERE DI 1/20 CIRCONFERENZA SENO (A4)

CM 98 : 20 = CM 4,9

CONTROLLARE LA MISURA DELLA SPALLA  A1-A4 CHE DEVE ESSERE DI CM 12 PRESA SULLA PERSONA.

GUARDARE GRAFICO

INSERIRE LE CIRCONFERENZE DIVISO 4 PIU' VESTIBILITA' A PIACERE, PER ESEMPIO CALCOLIAMO CM 2  DI VESTIBILITA' SU TUTTE E TRE LE LINEE:

LINEA SENO

LINEA VITA

LINEA BACINO

CIRC.SENO = CM 98 : 4 = CM 24,5 + CM 2 = CM 26,5

CIRC.VITA = CM 76 : 4 = CM 19 + CM 2 = CM 21

CIRC.BACINO = CM 100 :4B = CM 25 + CM 2 = CM 27

GUARDARE GRAFICO

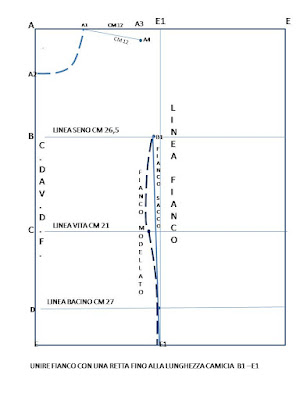

CHIUDIAMO IL FIANCO CON UNA LINEA RETTA DAL PUNTO B1 -E1

IN BASE AL GUSTO POTETE ANCHE MODELLARLA UNENDO IL PUNTO SENO-VITA- BACINO.

GUARDARE GRAFICO

PASSIAMO AL GIRO MANICA

DAL PUNTO A3 AD ANGOLO RETTO TIRIAMO UNA LINEA TROVANDO IL PUNTO B2

ABBIAMO COSI' DISEGNATO LA LINEA DI RIFERIMENTO A3 - B2

SERVE PER CREARE IL GIRO MANICA.

OSSERVIAMO IL GRAFICO

SULLA LINEA DI RIFERIMENTO DAL PUNTO A4 B2 TROVIAMO LA META' PUNTO A5

DAL PUNTO A5 CHE CORRISPONDE ALLA LINEA TORACE PRENDEREMO ESATTAMENTE CON IL CENTIMETRO LA MISURA SULLA PERSONA DIVISO 2.

ESEMPIO:

LARGHEZZA TORACE CM 36 : 2 = CM 18

CONTROLLO MOLTO IMPORTANTE DA ESEGUIRE PER FARE UN CORRETTO GIRO PER DARE UN AGIO ADEGUATO.

ANDIAMO AVANTI CON UNA REGOLA  RIENTRANDO DAL PUNTO A5 CM 2 E CI ALZIAMO CM 3 DAL PUNTO B2. E' SOLO UNA REGOLA COME PUNTO DI PARTENZA, PERCHE' VERRANNO FATTI DEI CONTROLLI DI GIRO MANICA

GUARDARE GRAFICO

REALIZZIAMO IL GIRO MANICA PARTENTO DAL PUNTO A4 PASSANDO PER I PUNTI DI RIFERIMENTO TERMINANDO CON B1

GUARDARE GRAFICO

OSSERVIAMO LA CAMICETTA  CENTRO DAVANTI:

LA SCOLLATURA E' A V GUARNITA DA UN VOLANT COLLO A JABOT

IL VOLANT SI APPOGGIA SUL CENTRO DAVANTI

ABBOTTONATURA CON SORMONTO DI CM 2 PER ATTACCARE I BOTTONI

DOPO AVER FATTO UN'ACCURATA LETTURA DELLA CAMICETTA CENTRO DAVANTI ANDIAMO AVANTI CON LO SVILUPPO MODELLISTICO.

GUARDARE GRAFICO

DECIDIAMO SULLA PERSONA LA SCOLLATURA A V DAL CENTRO DAVANTI GIRO COLLO BASE SCENDIAMO DEI CM  DECISI ESEMPIO CM 12

DAL PUNTO A2 SCENDIAMO DI CM 12

CON UNA RETTA UNIAMO A1 CON IL PUNTO DI SCESA SUL CENTRO DAVANTI  A CM 12 PUNTO V

DAL CENTRO DAVANTI CI SPOSTIAMO DI CM 2 DAL PUNTO V FINO ALLA LUNGHEZZA CAMICIA  PER CREARE SORMONTO PER ATTACCATURA BOTTONI.

SUL FONDO LUNGHEZZA AGGIUNGIAMO CM 0,5 PER DARE MIGLIORE APPIOMBO SUL CENTRO DELLA CAMICIA.

IN BASE ALLA GRANDEZZA DEI BOTTONI DECIDIAMO LA DISTANZA DEI BOTTONI, L'ASOLA VIENE DISEGNATA SUL CENTRO DELLA CAMICIA , PRENDERE LA MISURA DEL BOTTONE PER STABILIRE LA LARGHEZZA DELL'ASOLA CON UN MILLIMETRO DI  AGIO.

GUARDARE GRAFICO

CAMICIA DIETRO

DOPO AVER IMPOSTATO IL DAVANTI PASSIAMO AL DIETRO DELLA CAMICIA.

PRENDIAMO IN CONSIDERAZIONE LA LUNGHEZZA VITA.

ALL'INIZIO DELLA COSTRUZIONE BASE AD ANGOLO RETTO ABBIAMO STABILITO LA LUNGHEZZA VITA DAVANTI  E DIETRO CM 44 (AC)

POSSIAMO ANCHE LASCIARE QUESTA LUNGHEZZA VITA UGUALE SIA PER IL DAVANTI CHE PER IL DIETRO RIMANENDO SEMPRE SULLA LINEA  A-E CHE PRENDERA' IL NOME DI LUNGHEZZA VITA MEDIA MOLTO ADATTA PER REALIZZARE CAPI SENZA RIPRESA TIPO CAMICETTE, MAGLIETTE O MAGLIETTE A STILE KIMONO REALIZZANDO IL DAVANTI E DIETRO DI LUNGHEZZA VITA UGUALE.

SE VOGLIAMO REALIZZARE UNA BASE CON LE LUNGHEZZE REALI DAVANTI E DIETRO LAVORIAMO IN QUESTO MODO PER POTER POI DECIDERE UNA BASE CON LA RIPRESA SENO SULLA BASE MODELLO DAVANTI.

PRENDIAMO ESATTAMENTE LA LUNGHEZZA  VITA DIETRO SULLA PERSONA CM 42, DIFFERENZA TRA VITA DIETRO E DAVANTI CM 2.

IN BASE ALLA CONFORMAZMIONE DELLA PERSONA  SI AVRA' SEMPRE UNA DIFFERENZA TRA VITA DAVANTI E DIETRO,IMPORTANTE PRENDERE QUESTE MISURE PER REALIZZARE UN MODELLO SENZA DIFETTI PER DARE UNA LINEA PERFETTA AL CORPO.

GUARDIAMO CON ATTENZIONE IL GRAFICO

GUARDANDO IL GRAFICO LA LINEA E- H1 E' IL CENTRO DETRO

PRENDERE  LA MISURA DELLA LUNGHEZZA VITA DIETRO SULLA PERSONA

GUARDARE LA FIGURA

EE-G = LUNGHEZZA VITA DIETRO

ABBIAMO STABILITO LA LUNGHEZZA VITA DIETRO EE-G CM 42

SUL CARTAMODELLO  CENTRO DIETRO DAL PUNTO VITA G ANDREMO A TROVARE  LA LUNGHEZZA VITA  A CM 42 PUNTO EE DISEGNAMO UNA LINEA AD ANGOLO RETTO PER STABILIRE LA LINEA SPALLA DIETRO.

PRENDIAMO ORA LA MISURA DELLE SPALLE CM 40

LAVORIAMO SU META' DIETRO

DIVIDIAMO A META' LA LARGHEZZA SPALLE

CM 40 : 2 = CM 20 (EE-EE1)

GUARDA GRAFICO

PASSIAMO ORA ALLE CIRCONFERENZE TORACE.VITA,BACINO

DIVIDIAMO LE CIRCONFERENZE DIVISO 4 AGGIUNGENDO CM 2 DI VESTIBILITA'

MISURE:

C. SENO CM 98 : 4 = CM 24,5 + 2 CM = CM 26,5

C.VITA CM 76 : 4 = CM  19 + 2 CM  = CM 21

C.BACINO 100 : 4 = CM 25 + 2 CM = CM 27

QUANDO SI REALIZZA UN CARTAMODELLO SU MISURA NON CI SONO MARGINI DI CUCITURA.

I MARGINI DI CUCITURA VENGO SEGNATI SUL TESSUTO CONSIGLIO CM 2 SUI FIANCHI,

NEL GIRO COLLO E GIRO MANICA CM 1.

GUARDARE GRAFICO

MISURE REALI PIU' VESTIBILITA'

SULLA LINEA SENO PUNTO F INSERIAMO 1/4 C.SENO + VESTIBILITA' TROVIAMO IL PUNTO F1

SULLA LINEA VITA PUNTO G INSERIAMO 1/4 C.VITA + VESTIBIITA' PUNTO G1

SULLA LINEA BACINO PUNTO H INSERIAMO 1/4 C. BACINO + VESTIBILITA PUNTO H1

TERMINIAMO CON LA LUNGHEZZA CAMICIA I -I1

PASSIAMO AL GIRO COLLO E INCLINAZIONE SPALLA

GUARDARE CON ATTENZIONE  LO SVILUPPO DEL GIRO COLLO DIETRO E L'INCLINAZIONE SPALLA.

CENTRO DIETRO EE- I

DALLA LINEA SPALLA EE CENTRO DIETRO

SCENDIAMO DI CM 1,5 ABBASSAMENTO COLLO

PER LA PROFONDITA' GIRO COLLO CI SPOSTIAMO DAL PUNTO EE DI 1/12 DELLA CIRCONFERENZA SENO

CIRC.SENO CM 96 : 12 = CM 8

DAL PUNTO EE1 META' LARGHEZZASPALLE SCENDIAMO DI 1/20 DELLA CIRCONFERENZA SENO PER TROVARE L'INCLINAZIONE SPALLA.

CIRC.SENO 96: 20 = CM 4,8 (INCLINAZIONE SPALLA)

DISEGNAMO IL GIRO COLLO E L'INCLINZIONE SPALLA

GUARDARE GRAFICO

PER DISEGNARE IL GIRO MANICA INSERIAMO UNA LINEA DI RIFERIMENTO CHE PARTE DAL PUNTO EE1 FINO A TOCCARE LA LINEA SENO EE2

DOPO AVER INSERITO LA LINEA DI RIFERIMENTO  EE1 - EE2

E' MOLTO IMPORTANTE PRENDERE LA MISURA DELLA LARGHEZZA SCHIENA SULLA PERSONA.

SULLA LINEA X CONTROLLEREMO LA LARGHEZZA SCHIENA DIVISO 2, PERCHE' LAVORIAMO CON META' DIETRO.

PER TROVARE LA LINEA X TROVIAMO LA META' DI EE3 - EE2

GUARDARE GRAFICO

DOPO AVER CONTROLLATO META' LARGHEZZA SCHIENA CON L'AIUTO DI UN CURVILINEA DISEGNAMO IL GIRO MANICA DIETRO.

PARTENDO DAL PUNTO F1 PASSANDO PER X FINENDO SUL PUNTO EE3

GUARDARE GRAFICO

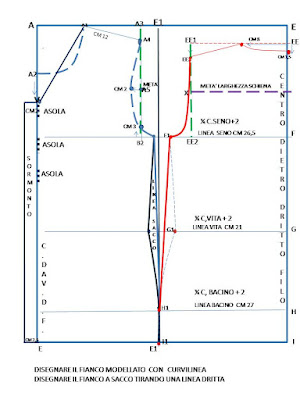

TERMINIAMO DISEGNANDO IL FIANCO A LINEA SACCO DISEGNANDO UNA LINEA DRITTA PARTENTO DA F1 A H1 E DA H1 A I1

GUARDARE GRAFICO

MOLTO IMPORTANTE IL CONTROLLO GIRO MANICA

VALUTARE IL TESSUTO SE HA ELASTICITA' O E' FERMO

VALUTARE LA COMODITA' DEL GIRO

PRENDERE LA MISURA SULLA PERSONA CALCOLANDO LA VESTIBILITA' DEL GIRO

CONTROLLARE LA MISURA SUL CARTAMODELLO FACENDO GIRARE IL CENTIMETRO PARTENDO DAL PUNTO SPALLA DAVANTI A4 PASSANDO PER B1 E F1 FINO AL PUNTO SPALLA DIETRO EE3

GUARDARE GRAFICO

CORREGGERE IL GIRO SE E' DA ALLARGARE O STRINGERE

LA CORREZZIONE VIENE FATTA SULLA LINEA DEL FIANCO B1 - F1

SE DOBBIAMO ALLARGARE IL GIRO PERCHE IL GIRO MANICA PRESO SULLA PERSONA CORRISPONDE A CM 52 E IL GIRO MANICA SUL CARTAMODELLO  CM 50 DOBBIAMO ALLARGARE IL GIRO DI CM 2

GUARDARE GRAFICO

SULLA LINEA FIANCO DAVANTI E DIETRO B1 - F1 SCENDEREMO PER ALLARGARE IL GIRO DEI CENTIMETRI CHE SERVONO O CI ALZEREMO PER STRINGERE IL GIRO MANICA.

SI RIFARA' UN CONTROLLO SU TUTTO IL GIRO MANICA PER VEDERE SE ABBIAMO OTTENUTO IL GIRO PERFETTO ALLA MISURA STABILITA.

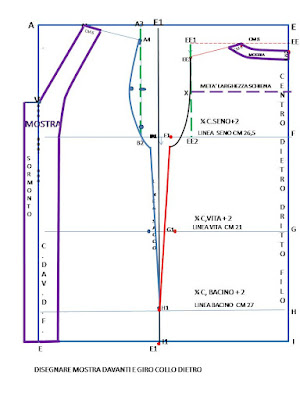

PER RIFINIRE LA SCOLLATURA E IL GIRO COLLO DISEGNAMO UNA MOSTRA PER ESSERE RIPRESA IN CARTA.

GUARDARE GRAFICO

MOSTRA RIPRESA IN CARTA

NEL MOMENTO DEL TAGLIO SUL TESSUTO LA MOSTRA DEL CENTRO DIETRO GIRO COLLO VIENE TAGLIATA IN DOPPIO DEL TESSUTO E IN SBIEGO PER FARLO GIRARE BENE INTORNO AL GIRO COLLO. LA MOSTRA  VIENE INTELATA CON TELETTA , SCEGLIENDO LA TELETTA IN BASE AL PESO DEL TESSUTO IN COMMERCIO CI SONO VARIE QUALITA'.

PASSIAMO ORA ALLO STUDIO DEL COLLO

GUARDIAMO IL GRAFICO

SE OSSERVIAMO IL GRAFICO, ABBIAMO UN VOLANT CHE PARTE DALL'INIZIO DEL PUNTO VITA , GIRA INTORNO AL COLLO DIETRO E ARRIVA FINO ALLA LUNGHEZZA DECISA PUNTO B

NOTIAMO CHE IL VOLANT SI APPOGGIA  SUL LATO DESTRO DELLA CAMICIA E SUL LATO SINISTRO DELLA CAMICIA.

CON IL CENTIMETRO ANDREMO A PRENDERE QUESTA MISURA PER REALIZZARE UN RETTANGOLO ALTO A PIACERE PER ESEMPIO CM 6.

PARTIAMO A PRENDERE LA MISURA DAL PUNTO B PER GIRARE INTORNO AL COLLO E PER FINIRE AL PUNTO B LA MISURA E' DI CM 116

DIVIDIAMO QUESTA MISURA DIVISO 2 PER REALIZZARLO IN CARTA

MA SUL TESSUTO VERRA' TAGLIATO IN DOPPIO E IN SBIEGO.

CM 116 : 2 = CM 58

QUINDI AVREMO UN RETTANGOLO LUNGO CM 58 ALTO CM 6

DIVIDERE IL RETTANGOLO CON LINEE IN PARTI UGUALI

A QUESTO PUNTO APRIREMO IL RETTANGOLO TAGLIANDO SULLE LINEE DI DIVISIONE FINO AL LIMITE PUNTO ROSSO

ALLARGHIAMO LE APERTURE DI DUE O TRE CM

SU UN FOGLIO DI CARTA MODELLO APPOGGEREMO IL RETTANGOLO DI CARTA FERMANDO CON UNO SPILLINO, APRIAMO DI CM 2 E FERMIAMO CON UNO SPILLINO CONTINUAMO FINO ALLA FINE VEDIAMO CHE SI FORMERA' UN MEZZO CERCHIO, RIDISEGNAMO TUTTO IL CORTORNO PER VEDERE REALIZZATO IL COLLO A JABOT.

MOLTO IMPORTANTE IL COLLO VIENE TAGLIATO IN TESSUTO IN SBIEGO PER AVERE UN EFFETTO MORBITO E CADENTE.

II° METODO PER CREARE COLLO A JABOT

PRENDERE LA LUNGHEZA  DEL COLLO A JABOT IN QUESTO CASO CM 116 DIVIDIAMO PER 6 PER TROVARE IL RAGGIO.

CM 116 : 6 = CM 19,3

DOPO AVER DISEGNATO IL PRIMO CERCHIO CHE SARA' POI SCARTATO, ANDREMO A DISEGNARE IL SECONDO CERCHIO CHE E' LA LARGHEZZA DEL COLLO A JABOT CM 6.

TROVIAMO IL RAGGIO DEL 2 CERCHIO CHE E' LA SOMMA DEL PRIMO RAGGIO CM 19,3 PIU' LA LARGHEZZA DEL COLLO A JABOT CM 6.

CM 19,3 + 6 = CM 25,3 (RAGGIO A -B)

A QUESTO PUNTO DISEGNAMO IL 2° CERCHIO FACENDO RUOTARE DAL PUNTO A IL RAGGIO DI CM 25,3 TROVANDO COSI' LA CIRCONFERENZA DEL CERCHIO.

ABBIAMO COSI DISEGNATO  IL 2 CERCHIO

IL PRIMO VIENE SCARTATO CIOE' RITAGLIATO CI DA' LA CIRCONFERENZA  DELLA LUNGHEZZA COLLO CHE VERRA' ASSEMBLATO INTORNO AL COLLO DELLA CAMICETTA

IL SECONDO CERCHIO CI DA' LA LARGHEZZA DEL COLLO A JABOT

GUARDARE GRAFICO

A QUESTO PUNTO RITAGLIAMO IL CERCHIO SCARTANDO IL PRIMO CERCHIO E LO SCARTO DELL'APERTURA  CERCHIO

COLLO A JABOT VISTO A META' PER TAGLIARLO IN DOPPIO SUL TESSUTO

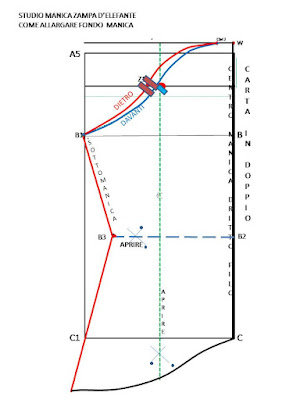

PASSIAMO ORA ALLA COSTRUZIONE DELLA MANICA A ZAMPA D'ELEFANTE

PRENDIAMO LE MISURE :

MISURA IMPORTANTE PER REALIZZARE LA MANICA E' LA CIRCONFERENZA SENO

CIRCONFERENZA SENO CM 98

LUNGHEZZA MANICA CM 60

ALTEZZA GOMITO PRESA SULLA PERSONA  CON BRACCIO PIEGATO ESEMPIO CM 33

LARGHEZZA GOMITO PIU' VESTIBILITA'  PRESA SULLA PERSONA   DIVIDIAMO PER DUE  PERCHE' LAVORIAMO SU META' MANICA

 ESEMPIO

LARGHEZZA GOMITO CM 27

VESTIBILITA' CM 2

CM 27 + 2 = CM 29

LAVORIAMO SU META' MANICA

CM 29 : 2 = CM  14,5  ( META' GOMITO)

LARGHEZZA POLSO PRESA SULLA PERSONA PIU' VESTIBILITA

ESEMPIO

LARGHEZZA POLSO CM 22

VESTIBILITA' CM 2

CM 22 +2 = CM 24

CM 24 : 2 = CM 12 (META' POLSO)

PER REALIZZARE LA MANICA CALCOLIAMO SUBITO 1/ 6 DELLA CIRCONFERENZA SENO PIU' CM 2 DI VESTIBILITA'.

 N.B. LA VESTIBILITA' E' A PIACERE IN BASE AL TESSUTO E ALLA COMODITA'

CIRCONFERENZA SENO CM 98

CM 98 : 6 = CM 16,3

CM 16,3 +2 = CM 18,3 (META' LARGHEZZA MANICA A4 - A5)

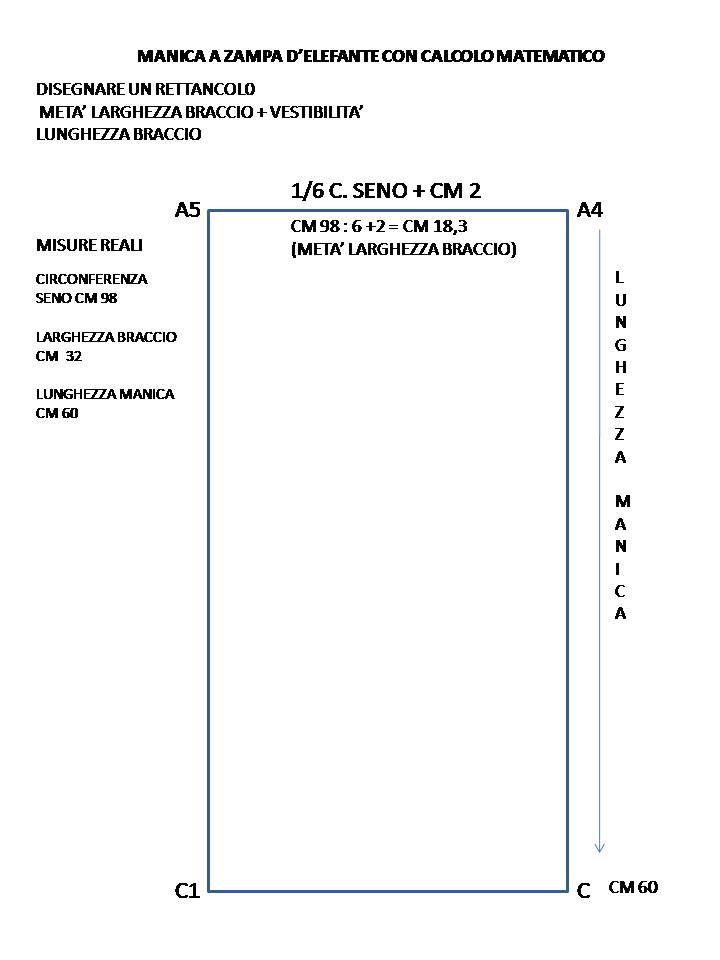

DISEGNARE UN ANGOLO RETTO CON META' LARGHEZZA MANICA CM 18,3 PER

LUNGHEZZA MANICA CM 60

GUARDARE GRAFICO

INSERIAMO ORA LA PROFONDITA' GIRO MANICA A4 - B

 RIGUARDANDO IL CORPETTO BASE DAVANTI E DIETRO DEL MODELLO CAMICIA ABBIAMO CALCOLATO UN GIRO MANICA COMPRESO DI VESTIBILITA' CM 52.

DOBBIAMO ORA ADATTARE LA MANICA A QUESTO GIRO.

CON DELLE REGOLE MATEMATICHE SUL RETTANGOLO REALIZZATO INSERIAMO LA LINEA DI PROFONDITA' GIRO MANICA LA CALCOLIAMO IN DUE MODI:

1° METODO

PRENDIAMO IN CONSIDERAZIONE IL GIRO MANICA E LO DIVIDIAMO PER 3

CM 52 : 3 = CM 17,3  (A4 - B)

2° METODO

PRENDIAMO IN CONSIDERAZIONE  LA CIRCONFERENZA DEL SENO

 E LA DIVIDIAMO PER 6

CM 98 : 6 = CM 16,3 (A4 - B)

SE NOTATE C'E' UNA DIFFERENZA DI 1 CM NON E' IMPORTANTE E' SOLO PER TROVARE LA  PROFONDITA' GIRO MANICA. (A4 -B).

STUDIAMO CON ATTENZIONE LA CUFFIA CHE E' FORMATA DALL'INCAVO GIRO E DAL COLMO GIRO, LA CUFFIA  VIENE CHIAMATA ANCHE TROMBA DELLA MANICA.

TROVARE  LA META DI A5  A4

TROVARE LA META' DI A4 - B

TROVARE IL PUNTO D'INCONTRO DELLE DUE LINEE RETTE PUNTO Z (INTERSEZIONE DI DUE RETTE)

DAL PUNTO A4 CI SPOSTIAMO VERSO SINISTRA DI CM 2 PER ADDOLCIRE IL CENTRO MANICA.

CON IL CURVILINEA USANDOLO IN MODO CORRETTO SIA PER L'INCAVO CHE PER IL COLMO  DISEGNAMO LA CUFFIA DELLA MANICA.

GUARDARE GRAFICO

INSERIRE IL CONTRASSEGNO SUL PUNTO Z CON UNA LINEA PER RICONOSCERE IL DAVANTI DELLA MANICA,

I CONTRASSEGNI SIA DELLA MANICA E DEL CORPETTO DEVONO AVERE LA STESSA DISTANZA DI MISURA :

CUFFIA B1-X UGUALE GIRO DAVANTI  CORPETTO O - X1

CUFFIA  MANICA DIETRO

PER REALIZZARE LA CUFFIA DIETRO CI SPOSTIAMO DAL PUNTO Z CM 1

DISEGNARE INCAVO DIETRO E IL COLMO CUFFIA, CON L'AIUTO DI UN CURVILINEA.

DAL PUNTO B1 DISEGNARE LA LINEA PASSANDO PER Z1 PER RIPRENDERE CON IL CURVILINEA PER DISEGNARE LA LINEA COLMO CUFFIA FINO AL PUNTO W.

NEL PUNTO Z1 DISEGNARE DUE LINEE PER RICONOSCERE LA MANICA DIETRO.

PUNTO D'INCONTRO CON IL CONTRASSEGNO X DEL CORPETTO DIETRO NEL MOMENTO DELL'ASSEMBLAGGIO.

A QUESTO PUNTO MOLTO IMPORTANTE FARE IL CONTROLLO DEL GIRO GUFFIA DAVANTI E DIETRO MANICA. (B1 -A4 DAVANTI) SOMMANDO  (DIETRO A4 B1)

LA CUFFIA IN BASE AL TESSUTO E ALLA COMODITA DEVE RISULTARE PIU' GRANDE DEL GIRO MANICA DEL CORPETTO DAVANTI E DIETRO.

GUARDARE I GRAFICI CON ATTENZIONE



RIGUARDANDO IL CONTROLLO DEL  GIRO MANICA DEL CORPETTO ABBIAMO STABILITO UN GIRO MANICA DI CM 52.

IL CONTROLLO DELLA CUFFIA MANICA CORRISPONDE A CM 50, QUINDI INGRANDIREMO LA MANICA DI CM 2.

PER UN ACCURATO STUDIO DELLA MANICA GUARDARE LA LEZIONE 17 - 18

SVILUPPO MANICA ZAMPA D'ELEFANTE

GUARDIAMO CON ATTENZIONE IL GRAFICO

SIA LA MANICA APERTA

E GUARDIAMO CON ATTENZIONE IL GIRO MANICA DEL CORPETTO

OSSERVANDO IL CORPETTO ABBIAMO ALLARGATO IL GIRO MANICA A CM 52

OSSERVANDO LA MANICA ABBIAMO SVILUPPATO UNA MANICA CON AMPIEZZA

 DI CM 50.

QUINDI RISULTEREBBE PIU' PICCOLA DEL GIRO MANICA DEL CORPETTO.

TRASFORMIAMO LA MANICA AUMENTANDO DEI CENTIMETRI CHE SERVONO PIU' AGIO DI CM 2 PER DARE COMODITA' ALLA MANICA.

ESEMPIO:

GIRO BANICA BASE CM 50

GIRO MANICA ESATTO CM 52

AGIO CM 2

CM 52 + 2 = CM 54

CORREGGIAMO LA MANICA PORTANDOLA A CM 54

LAVORANDO IN CARTA IN DOPPIO DEL FOGLIO CON META' MANICA DIVIDIAMO

CM 54 : 2 = CM 27

RIGUARDIAMO LA MANICA BASE

CORREGGIAMO LA MANICA DAL PUNTO A4

PER CORREGGERE LA MANICA CI ALZIAMO DAL PUNTO A4 CON UNA LINEA DI RIFERIMENTO ESEMPIO CM 5.

CONTROLLIAMO CON IL CENTIMETRO TENDENDOLO IN VERTICALE PER PRENDERE BENE LA MISURA INIZIANDO DAL PUNTO B1 CAMMINANDO SUL GIRO CUFFIA FINO AD INCONTRARE SULLA LINEA AX LA MISURA  CM 27.

ABBIAMO COSI' TROVATO LA LARGHEZZA ESATTA DEL GIRO MANICA DA ASSEMBLARE AL GIRO MANICA DEL CORPETTO.

A QUESTO PUNTO RIDISEGNIAMO LA CUFFIA

RIPORTIAMO IN EQUILIBRIO LA CUFFIA

TROVIAMO LA META' W - B  ( WW)

GUARDARE IL GRAFICO

LA BASE DELLA MANICA E' DISEGNATA IN VERDE

LO SVILUPPO IN NERO

DAL PUNTO W ABBIAMO RICREATO UN ANGOLO RETTO

TROVIAMO LA META' DI W - B  (WW)

TROVARE PUNTO D'INCONTRO Z NUOVO

DAL PUNTO W RIENTRIAMO VERSO SINISTRA DI 2 CM PER DISEGNARE IL COLMO MANICA E' UNA PICCOLA CORREZIONE PER ADDOLCIRE LA CURVA DELLA CUFFIA.

GUARDARE GRAFICO

CON IL COLORE BLU E AIUTANDOCI CON IL CURVILINEA  RIDISEGNAMO

 L'INCAVO GIRO  UNENDO IL PUNTO B1 CON Z

E IL COLMO MANICA Z CON IL PUNTO DI RIENTRO DI CM 2

PASSIAMO ORA PER COSTRUIRE IL GIRO CUFFIA DIETRO

GUARDIAMO ATTENTAMENTE IL GRAFICO

DAL PUNTO Z CI SPOSTIAMO VERSO SINISTRA DI CM 1 PER CREARE LA CUFFIA DIETRO

METTIAMO UN PUNTO DI RIFERIMENTO.

INSERIAMO I CONTRASSEGNI PER DISTINGUERE LA MANICA DAVANTI E DIETRO

PUNTI DI RIFERIMENTO PER ATTACCATURA MANICA  AL GIRO MANICA DEL CORPETTO

STUDIO PER REALIZZARE LA MANICA A ZAMPA D'ELEFANTE

GUARDANDO LA FIGURA PRENDIAMO CON IL CENTIMETRO DAL PUNTO SPALLA (W)

FINO AL GOMITO PIEGATO.

GUARDARE GRAFICO

OPPURE SEGUIAMO LA REGOLA TROVANDO LA META'  DI B - C

TROVATA LA LINEA DEL GOMITO, PRENDIAMO LA LARGHEZZA DEL GOMITO SULLA PERSONA

CALCOLIAMO LA LARGHEZZA GOMITO IN BASE AL TESSUTO LA VESTIBILITA' PER AVERE COMODITA' IN UN TESSUTO FERMO.

ESEMPIO:

GIRO GOMITO CM 27

VESTIBILITA' CM 2

CM 27 + 2 = CM 29

DIVIDIAMO 29 DIVISO 2 PERCHE' ABBIAMO DISEGNATO META' MANICA SUL FOGLIO PIEGATO IN DOPPIO.

CM 29 : 2 = CM 14,5 (META' CIRCONFERENZA GOMITO)

GUARDARE GRAFICO

A QUESTO PUNTO DISEGNAMO  LA  LINEA DI CUCITURA  DEL SOTTO MANICA

DISEGNAMO DAL PUNTO B1 FINO ALLA LARGHEZZA GOMITO   B3 E FINIAMO

 AL PUNTO C1.

ABBIAMO TERMINATO LA MANICA INSERENDO LA LINEA DEL SOTTOMANICA.

PASSIAMO AL PROGETTO DELLA MANICA MODELLO ZAMPA D'ELEFANTE

OSSERVIAMO IL GRAFICO

DOPO AVER STABILITO  LA LARGHEZZA DEL GOMITO, PASSIAMO AL FONDO MANICA FACENDO UN'ACCURATA LETTURA DELLA MANICA, NOTIAMO CHE SULLA LINEA DEL CENTRO MANICA  SI ALLUNGA DI CENTIMETRI A PIACERE, AVREMO COSI' UNA ASIMMETRIA DELLA MANICA

CON LA NOSTRA FANTASIA DISEGNAMO LA MANICA A NOSTRO PIACERE

2° INTERPRETAZIONE SVILUPPO MANICA

ALLUNGHIAMO LA LINEA DEL SOTTOMANICA DAL PUNTO C1 DI CENTIMETRI A PIACERE

GUARDARE GRAFICO

IN BASE ALLO STUDIO E AL GUSTO COME VOGLIAMO IL FONDO MANICA E' A PIACERE  E FANTASIA DELLA PERSONA.

VEDIAMO ORA COME ALLARGARE IL FONDO MANICA

APRIAMO IL FONDO MANICA FINO ALLA LINEA GOMITO SEGUIAMO LA DIREZIONE DI B3 APRENDO FINO AL PALLINO ROSSO.

GUARDARE GRAFICO

ALLARGARE I CENTIMETRI A VOSTRO PIACERE

RIMODELLARE LA LINEA FONDO MANICA

RIPRENDIAMO ORA SU UN FOGLIO NUOVO RICALCANDO  L'ULTIMO SVILUPPO DELLA MANICA FINITA  MODELLO ZAMPA D'ELEFANTE

A QUESTO PUNTO RITAGLIAMO LA MANICA  SEGUENDO LA LINEA DELL'INCAVO  DIETRO ( LINEA ROSSA).

HO RIPRESO IL DISEGNO DELLA  PRIMA INTERPRETAZIONE, COSI FINIAMO LO STUDIO  DELLA CUFFIA

A QUESTO PUNTO APRIAMO LA MANICA

SUL LATO DESTRO AVREMO IL DIETRO DELLA CUFFIA, INVECE SUL LATO SINISTRO AVREMO LA CUFFIA  DEL DAVANTI DOVREMMO SCARTARE TAGLIANDO LA LINEA DEL DIETRO COSI AVREMO LA LINEA CUFFIA PULITA DEL DAVANTI

GUARDARE GRAFICO

MANICA CON SCARTO  LINEA DIETRO

MANICA FINITA DAVANTI E DIETRO

GUARDARE GRAFICO

ABBIAMO COMPLETATO LA CAMICETTA CON LO STUDIO DEL COLLO E DELLA MANICA

CON QUESTO IMPUT DI STUDIO PROVATE CON LA VOSTRA FANTASIA A FARE DELLE VARIAZIONE PER METTERVI ALLA PROVA DI UNA NUOVA CREAZIONE.
